Overstortventielen

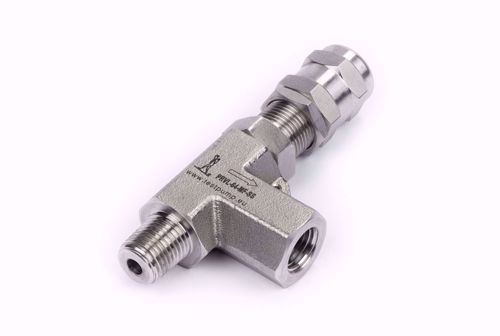

Overstortventiel - Lage Druk

Aansluit connectie : 1/4" NPT Male.
Aflaat connectie : 1/4" NPT Female

Instelbaar drukbereik :
- 10 - 225 PSI
- 0,7 - 15,5 bar

Maximum werkdruk Overstortventiel bij 20⁰C : 300 psi / 20,7 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting : FKM

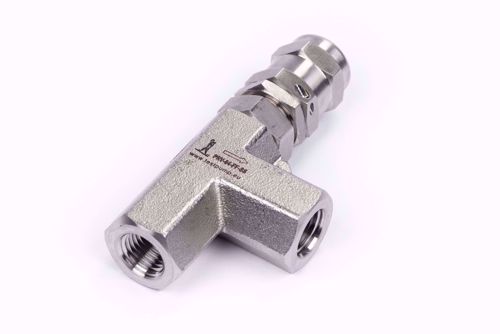

Overstortventiel

Aansluit connectie : 1/4" NPT Female
Aflaat connectie : 1/4" NPT Female

Beschikbaar instelbereik ( Veren ) :
-Kleur veer : Wit ( 3.4 - 24 bar )
-Kleur veer : Blauw ( 24 - 52 bar )
-Kleur veer : Goud ( 52 - 103 bar )
-Kleur veer : Zwart ( 103 - 155 bar )
-Kleur veer : Groen ( 155 - 206 bar )
-Kleur veer : Geel ( 206 - 275 bar )
-Kleur veer : Bruin ( 275 - 344 bar )
-Kleur veer : Oranje ( 344 - 413 bar )

Maximum werkdruk bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel Body : RVS AISI 316
Materiaal afdichting : FKM

Overstortventiel - Hoge Druk - 10 Kpsi

Aansluit connectie : 1/4" NPT Female
Aflaat connectie : 1/4" NPT Female

Instelbaar drukbereik ( Roze Veer ) :
- 5,000 - 10,000 PSI
- 345 - 690 bar

Maximum werkdruk Overstortventiel bij 20⁰C : 15,000 psi / 1.000 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting : FKM

Overstortventiel - Hoge Druk - 15 Kpsi

Aansluit connectie : 1/4" NPT Female
Aflaat connectie : 1/4" NPT Female

Instelbaar drukbereik ( Rode Veer ) :
- 7,500 - 15,000 PSI
- 517 - 1.034 bar

Maximum werkdruk Overstortventiel bij 20⁰C : 15,000 psi / 1.000 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting : FKM

6 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 6 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 5 bar
Kleur Veer : Wit ( 3.4 - 24 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

16 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 16 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 14 bar
Kleur Veer : Wit ( 3.4 - 24 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

40 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 40 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 35 bar
Kleur Veer : Blauw ( 24 - 52 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

100 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 100 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 90 bar
Kleur Veer : Goud ( 52 - 103 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

250 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 250 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 220 bar
Kleur Veer : Geel ( 206 - 275 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

400 bar Overstortventiel Assembly
Ontworpen op te gebruiken in combinatie met een 400 bar ( schrijvende) Manometer

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Overstort afgesteld op 360 bar
Kleur Veer : Oranje ( 344 - 413 bar )

Maximum werkdruk Overstortventiel bij 20⁰C : 6,000 psi / 413 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

Overstortventiel Assembly - Hoge Druk - 10 Kpsi

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Instelbaar drukbereik ( Roze Veer ) :
- 5,000 - 10,000 PSI
- 345 - 690 bar

Maximum werkdruk Overstortventiel bij 20⁰C : 15,000 psi / 1.000 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

Overstortventiel Assembly - Hoge Druk - 15 Kpsi

Aansluit connectie : 1/2"BSP, 60 graden wartel connectie met o-ring.
Aflaat connectie : 1/4" NPT Female

Instelbaar drukbereik ( Rode Veer ) :
- 7,500 - 15,000 PSI
- 517 - 1.034 bar

Maximum werkdruk Overstortventiel bij 20⁰C : 15,000 psi / 1.000 bar
Materiaal Overstortventiel : RVS AISI 316
Materiaal Afdichting - Overstortventiel : FKM
Materiaal Verloop : RVS AISI 316
Materiaal Afdichting - Verloop : NBR

Seal Kit - Overstortventiel - Hoge Druk

Om de afdichting te vervangen kunt u een 8mm inbussleutel gebruiken
Voor de eerste serie Overstortventielen, met batch nummer : SR-2103P09324,
heeft u de speciale sleutel nodig : PRVW-00

Materiaal : FKM

Sleutel - Overstortventiel - Hoge Druk

Voor de eerste serie Overstortventielen, met batch nummer : SR-2103P09324,
heeft u deze sleutel nodig om de afdichting te kunnen vervangen
